[貼り付け]コマンドの[90°毎]で図や文字を90度毎に回転させて貼り付ける

[貼り付け]コマンドで図や文字を作図ウィンドウに貼り付ける場合、90°単位で回転させ貼り付けることができます。


90度回転させて貼り付ける

90度回転させて貼り付ける1

[貼り付け]コマンドを実行するとコントロールバーに[90°毎]ボタンが表示されます。

90度回転させて貼り付ける2

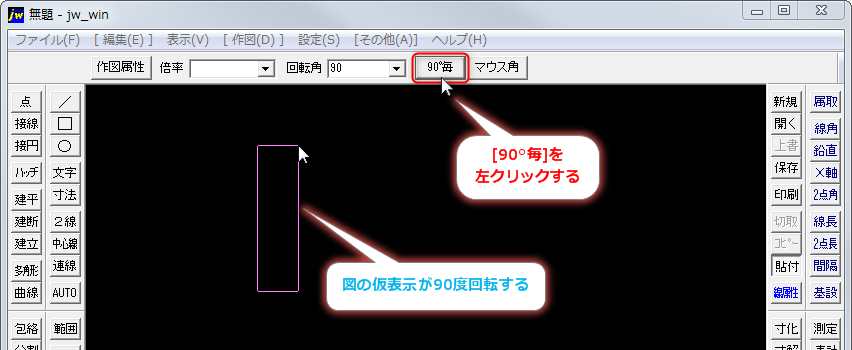

[90°毎]ボタンを左クリックすると、仮表示の図が左周りに90度回転して表示され、右クリックすると右周りに90度回転して表示されます。 [90°毎]ボタンは押すたびに90度>180度>270度と回転します。

90度回転させて貼り付ける3

作図ウィンドウの任意位置に貼り付ける場合は左クリック、読取位置に貼り付ける場合は右クリックすると指定した90度毎の角度で図が貼り付けられます。
