■図や文字を消去する
|
|
[消去]コマンドを実行すると、作図ウィンドウに表示されている図や文字を消去することができます。 線や円弧などの図は一部分のみを指定して消去することもできます。
|
 |
|
図や文字を消去するには[消去]コマンドを実行し、マウスポインタを対象の図や文字の上に移動させ右クリックします。
|
 |
|
図の一部を消去する場合、[消去]コマンドを実行後、消去する図の上にマウスポインタを移動させ左クリックします。
|
 |
|
消去の対象として選択された図が選択色に変わったら、消去したい部分の始点を左クリック（読取位置の場合は右クリック）します。
|
 |
|
始点の位置をクリックすると、指示された部分に仮点が表示されます。 続けて終点位置で左クリック（読取位置の場合は右クリック）します。
|
 |
|

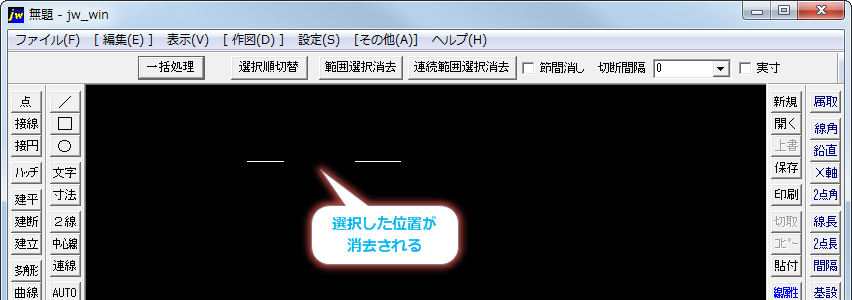

終点を指定すると選択された部分が消去され、図の部分消去が完了します。
|
|
|
|
|
|
|
