HOME > [編集] > [ブロック化] > 基本操作

■図や文字をブロック図形にする

[ブロック化]コマンドを実行し、図や文字をブロック図形化すると、ブロック図形となったデータは一つの要素として扱われます。

[範囲選択]コマンドを実行後、ブロック図形化する図や文字を範囲選択枠で囲み選択状態にします。

図や文字が選択状態になると[ブロック化]コマンドが実行できるようになるので、メニューバーやツールバーから[ブロック化]コマンドを実行します。

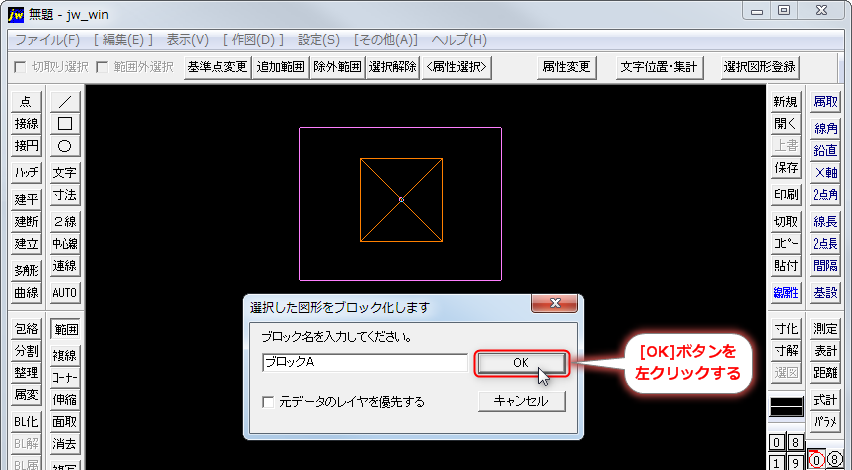

[ブロック化]コマンドを実行すると、ブロック図形名を入力するダイアログが表示されます。 入力ボックスにブロック図形の名前を入力し、「OK」ボタンを左クリックします。

ブロック図形の名前を確定すると、選択した図や文字は書込みレイヤでブロック図形化されます。 また、ブロック図形の名前入力時に「元データのレイヤを優先する」にチェックを入れてブロック図形化した場合、それぞれの図や文字は元のレイヤのままブロック図形化されます。
