■図形を選択し図形登録する
|
|
[図形登録]コマンドを実行すると作図ウィンドウに作図されている図形を選択して図形ファイルとして登録することができます。
|
 |
|
[図形登録]コマンドを実行後、作図ウィンドウで左クリックすると範囲選択枠が広がります。 図形登録する図形を範囲選択枠で囲み、終点位置で左クリック（文字も選択する場合は右クリック）すると図形が選択状態となります。 登録する図形が連続線の場合は直接右クリックで指示すると連続する線が選択状態となります。
|
 |
|
登録する図形が選択状態となったらコントロールバーの「選択確定」ボタンを左クリックして実行します。
|
 |
|
選択確定が実行されるとコントロールバーに「図形登録」ボタンが表示されます。 「図形登録」ボタンを左クリックして実行すると画面上に「ファイル選択」ダイアログが表示されます。
|
 |
|

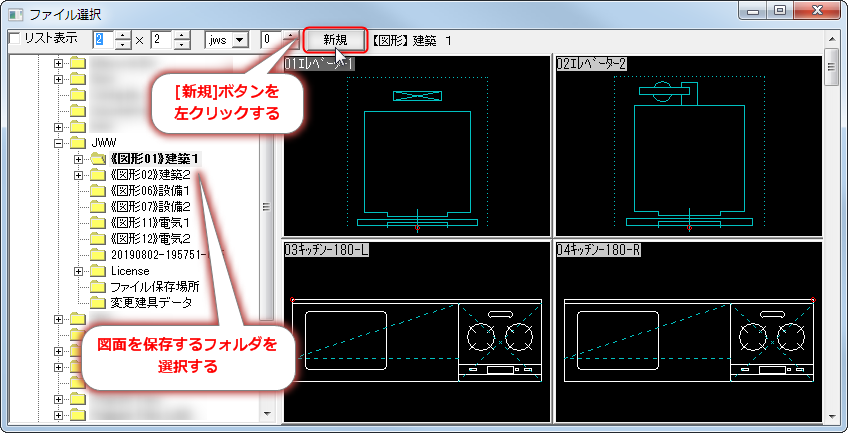

「ファイル選択」ダイアログのフォルダツリーから図形を登録するフォルダを選択した後、「新規」ボタンを左クリックして実行すると「新規作成」ダイアログが表示されます。
|
 |
|
「新規作成」ダイアログ内の「名前」入力ボックスに図形の名称を入力し「OK」ボタンを左クリックしすると図形登録が完了します。
|
 |
|
登録後、［図形］コマンドを実行すると登録した図形を呼び出して作図ウィンドウに作図することができます。
|
|
|
|
|
|
|
