■クロックメニュー

【クロックメニューとは】
作図ウィンドウ内で左または右ドラッグすると時計の形をしたメニューが表示されます。 これがクロックメニュー機能でJw_cadに実装された素早く操作を行うための大変便利な機能です。

クロックメニューはドラッグして表示状態のままマウスを動かすと時計の針が回転し、指し示す時間によって表示されるコマンドが変わります。 マウスの移動により実行するコマンドを選択してボタンを放すと、その時表示されているコマンドの実行状態となります。


【AM・PMの切替】
左・右ドラッグで表示されるクロックメニューにはAM状態とPM状態があります。 最初にドラッグして表示されるメニューはAM状態で薄いグレーの時計で表示されます。 AM状態のクロックメニュー表示中(ドラッグ中)にドラッグで押しているボタンと反対のボタンを押すとAM状態からPM状態に切り替わります。 またクロックメニューの表示中にマウスカーソルをクロックメニュー上に移動させることでもAM状態からとPM状態に切り替えることができます。 クロックメニューがPM状態に変わるとメニューの色が濃いグレーに変わります。 再度クロックメニューをAM状態に戻す場合は同様の操作を行うことで切り替えることができます。


【実行できるコマンドの数】
ひとつのクロックメニューで実行できるコマンドの数は時間と同じく12種類です。 クロックメニューには左ドラッグ・右ドラッグ・AM状態・PM状態の4種類があるので最大48通りのコマンドを選択することができます。

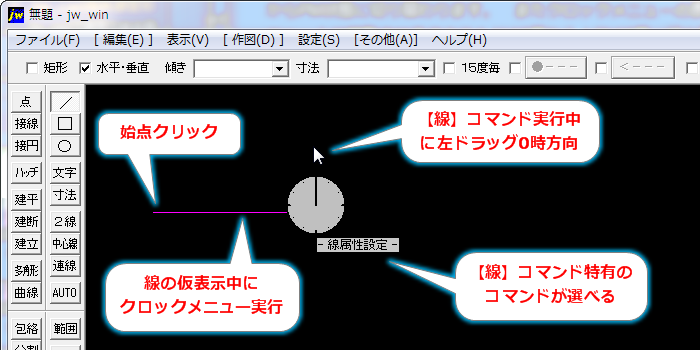

またクロックメニューは実行しているコマンドによってコマンドの種類が変わります。 例えば[線(/)]コマンドを実行し始点位置を指示後に左ドラッグしAM状態のクロックメニューの0時を実行すると「線属性設定」が実行され作図する線の属性を変更することができます。 このようにクロックメニューには各コマンド特有のクロックメニューコマンドも存在します。


【クロックメニューを使用しない場合】
クロックメニューは操作を覚えると早く作図することが出来る機能ですが、初心者の方でJw_cadの操作に慣れていない場合、拡大・縮小などドラッグする操作を行ったときに少しの操作ミスで不意にクロックメニューが開く場合があります。 ある程度操作に慣れるまでクロックメニューを使用しない場合は[設定]メニューにある[基本設定]コマンドを実行します。 表示されるダイアログの「一般(1)」タブ内にある「クロックメニューを使用しない」にチェックを入れると作図ウィンドウで左・右ドラッグしてもクロックメニューが実行できなくなります。
