■「２点間長」
|
|
[長さ取得]コマンドの「２点間長」を実行すると、指示する２点間の長さを取得することができます。
|
 |
|
[長さ取得]コマンドの「２線間長」はメニューバー・ツールバーからの実行以外にクロックメニューから実行することもできます。 クロックメニューから「２点間長」を実行するには、長さ取得をおこなう点の上で10時方向へ右ドラッグ中に左クリックします。 クロックメニューの場合、コマンドの実行と同時に基準点の指示もおこなうため、続けて終点を指示すれば図の長さが取得されます。
|
 |
|
「２点間長」をメニューバーまたはツールバーから実行した場合、作図ウィンドウの左上に「２点間 長」と表示され、長さ取得する図を指定する状態となります。
|
 |
|
長さ取得する２点の基準点を左or右クリックで指示します。 基準点の位置を指示するとマウスポインタの動きに合わせ仮線が表示されるので、長さを取得する終点位置までポインタを移動させます。
|
 |
|

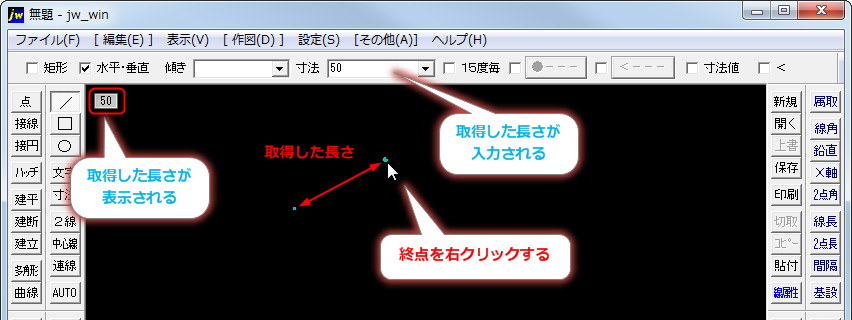

長さ取得する終点位置で左or右クリックで指示すると作図ウィンドウの左上に取得した長さが表示され、[線]や[矩形]コマンドの「寸法」入力ボックスには取得した長さが自動的に入力されます。
|
 |
|
各コマンドの「寸法」に長さを取得すると取得した長さで作図をおこなうことができます。
|
|
|
|
|
|
|
