HOME > [編集] > [複線] > 「端点指定」

■「端点指定」

[複線]コマンド実行後、「端点指定」機能を使用すれば、複線対象とする元の線と異なる長さの複線を作図することができます。

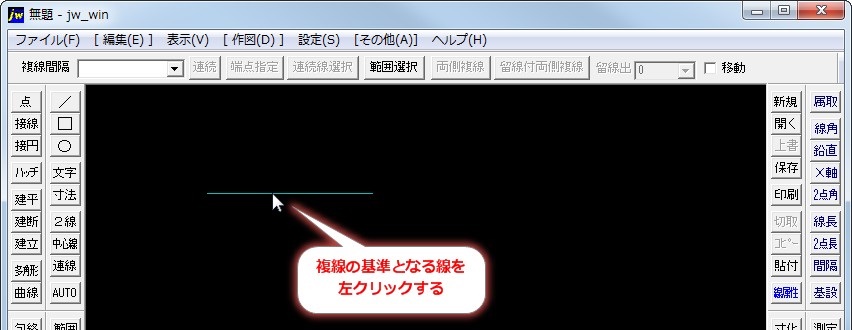

[複線]コマンドを実行し、作図ウィンドウ内の対象とする図の上にマウスポインタを移動させ左クリックします。

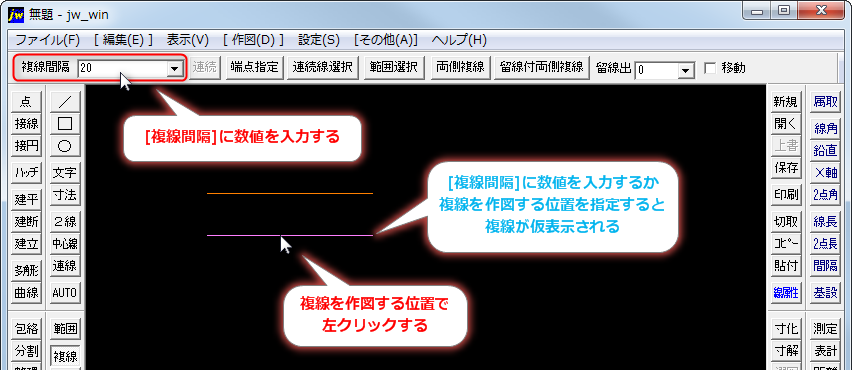

複線の対象が選択色に変わったら、複線を書く位置にマウスポインタを移動させ左クリック(読取位置の場合は右クリック)するか、コントロールバーにある「複線間隔」入力ボックスに複線の間隔を数値で入力します。

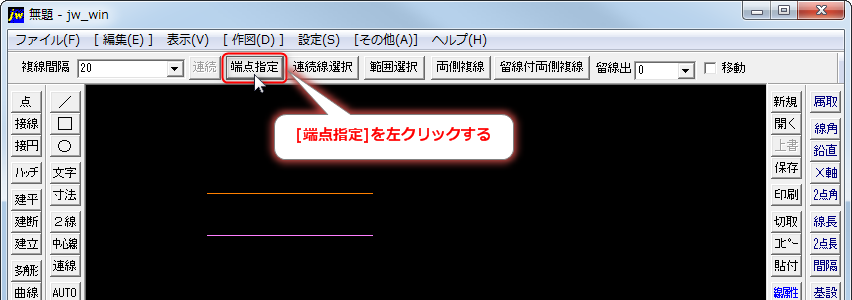

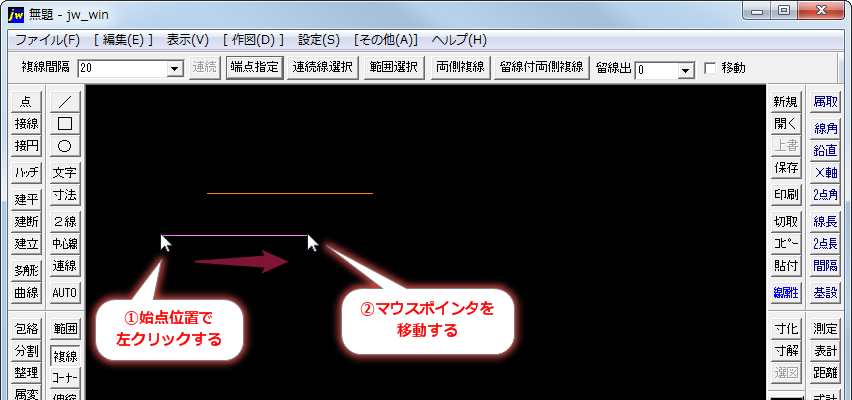

複線間隔の指示後、コントロールバーにある「端点指定」ボタンを左クリックします。 「端点指定」を実行したら、複線の始点としたい位置で左クリック(読取位置の場合は右クリック)します。 始点を指示し、マウスポインタを移動すると、複線対象の線に対して平行に複線の仮表示線が伸びます。

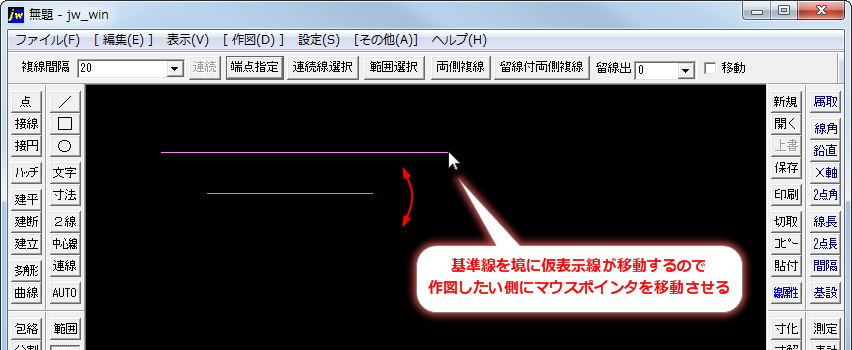

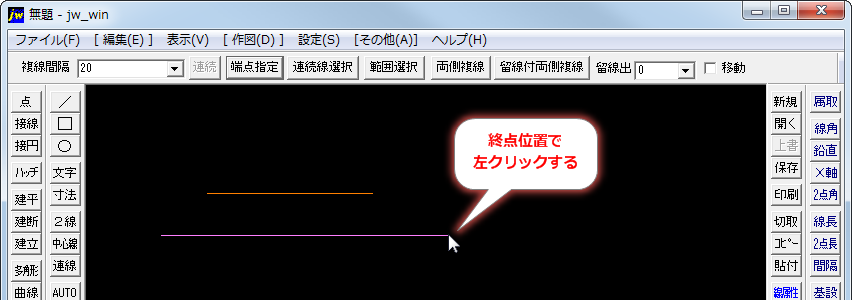

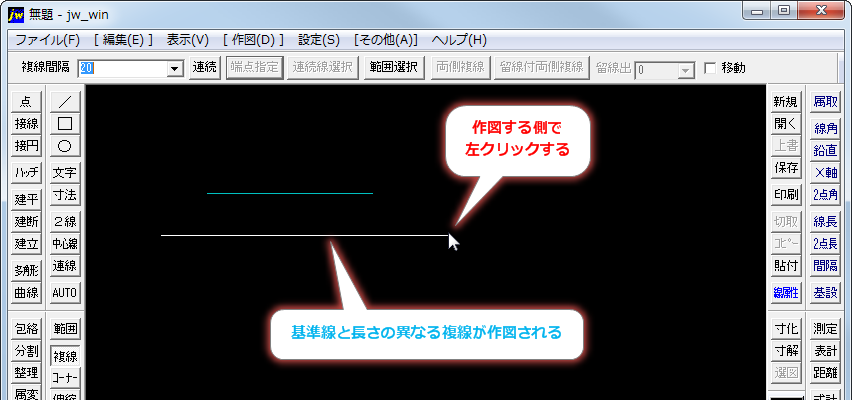

終点位置までマウスポインタを移動させ左クリック(読取位置の場合は右クリック)すると仮表示線の長さが確定します。 仮表示線は複線対象の線を境に表示されるので、複線を作図する方向にマウスポインタを移動させ左クリックすれば、元の線と長さの異なる複線が作図されます。
