HOME > [編集] > [消去] > 「一括消去」

■「一括消去」

[消去]コマンド実行後、「一括処理」の機能を使用すると、指定する2つの線の間に作図されている複数の線を一度に消去することができます。

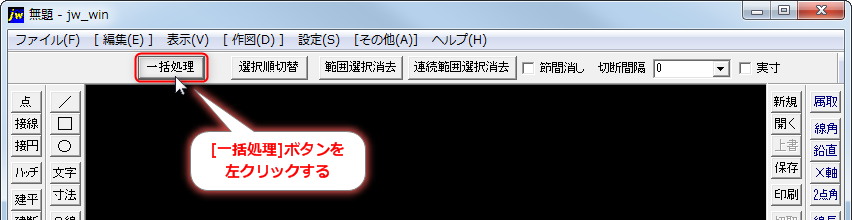

[消去]コマンドを実行し、コントロールバーにある「一括処理」ボタンを左クリックします。

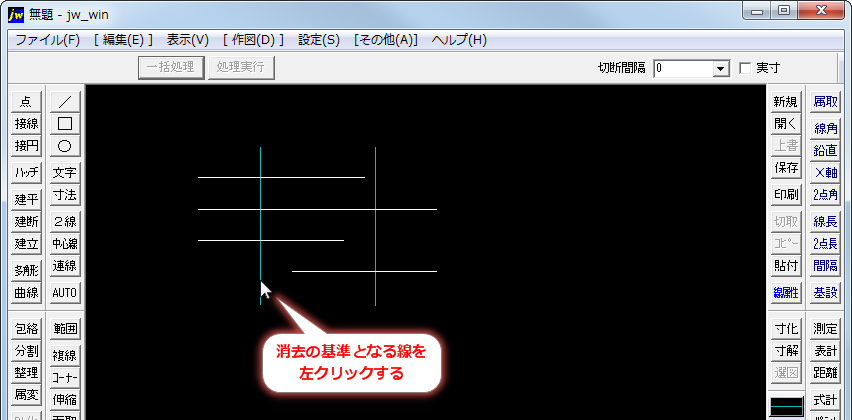

作図ウィンドウ内の基準線となる2つの線をそれぞれ左クリックし指定します。 選択された基準線は仮表示色で表示されます。

基準線を指定した後は、一括処理する線を指定します。 一括処理する線の中で一番端にある線を左クリック後、マウスポインタを移動させると、指定した位置から点線の仮表示線が伸びます。 この仮表示線と交わった線が全て一括処理されます。 そのまま先に指定した線と反対側の一番端にある線の上で左クリックし、伸縮する線を指定します。
伸縮する線を指定するときに右クリックで指定すると、始めに指定した線と同じ属性の線のみ伸縮する対象として選択することができます。

一括処理する線を指定すると、選択された線は全て選択色に変わります。 コントロールバーにある「処理実行」ボタンを左クリックすると一括処理が実行されます。

一括処理が実行されると、選択した全ての線の指定部分が一括処理されます。
