X・Y数値をテンキーだけで入力する

X・Y数値をテンキーだけで入力する1

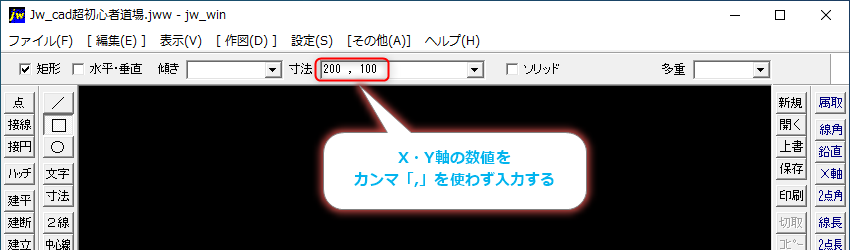

矩形の作図や移動・複写等のXY軸での数値指定の際は「200,100」のように数値と数値の間にカンマ「,」を入力します。 この方法はもちろん正しいのですが、キーボードのテンキーで数値入力する際、テンキーから離れたカンマのキーを打つのが少し面倒です。 今回はカンマを使わずテンキーのみを使ったXY軸の数値入力を解説します。


X軸、Y軸の数値入力でカンマの代わりにドットを使う

X・Y数値をテンキーだけで入力する2

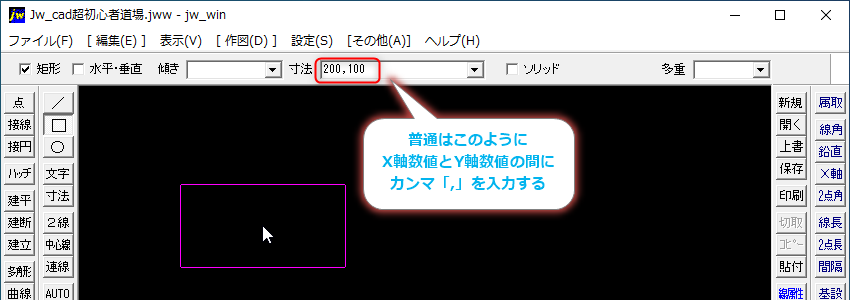

今回は矩形の作図を例にしています。 矩形コマンド実行後、「寸法」に数値を入力します。 通常はこのようにX軸数値(横寸法)とY軸数値(縦寸法)の間にカンマ「,」を使います。

X・Y数値をテンキーだけで入力する3

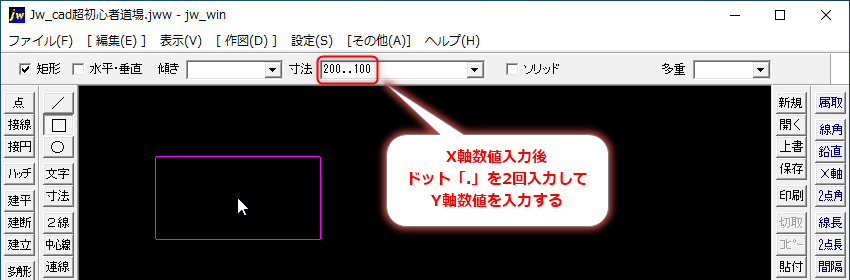

今回はテンキーだけで入力します。 方法は「200..100」のようにカンマの代わりにドット「.」を2回入力するだけです。

X・Y数値をテンキーだけで入力する4

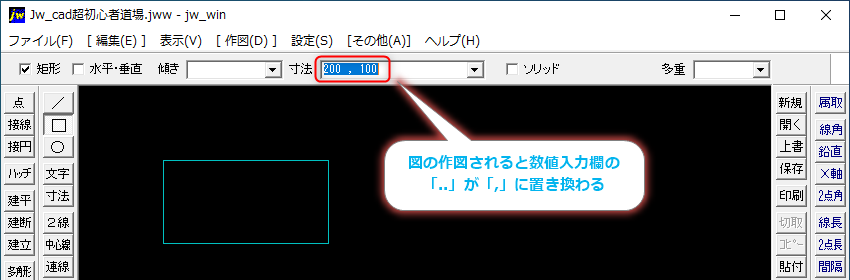

矩形の作図を完了すると「寸法」の入力欄が「200..100」から「200,100」に変わって正しく入力されたのが解かります。 今回は矩形のサイズ指定で解説しましたが、「移動」や「複写」などのX軸とY軸で数値指定する場合でもカンマをドット2回に置き換えることができます。 この方法で数値入力するとテンキーだけで入力が完結するので作図時間の短縮につながります。
補足としてY軸の入力するが0.1など小数点以下の場合「200...1」のようにX軸数値とY軸数値の間にドットを3回入力します。 これは「..」がカンマの置き換え、「.1」が0.1の0を省略した状態であり、繋げて入力すると「...1」となるためです。
