[用紙サイズ]コマンドの解説

[用紙サイズ]は作図ウィンドウの大きさを設定するコマンドです。 [A-4]~[100m]の用紙サイズの中から設定する大きさを選択します。


メニューバーから[用紙サイズ]コマンドを実行する

メニューバーから用紙サイズコマンドを実行

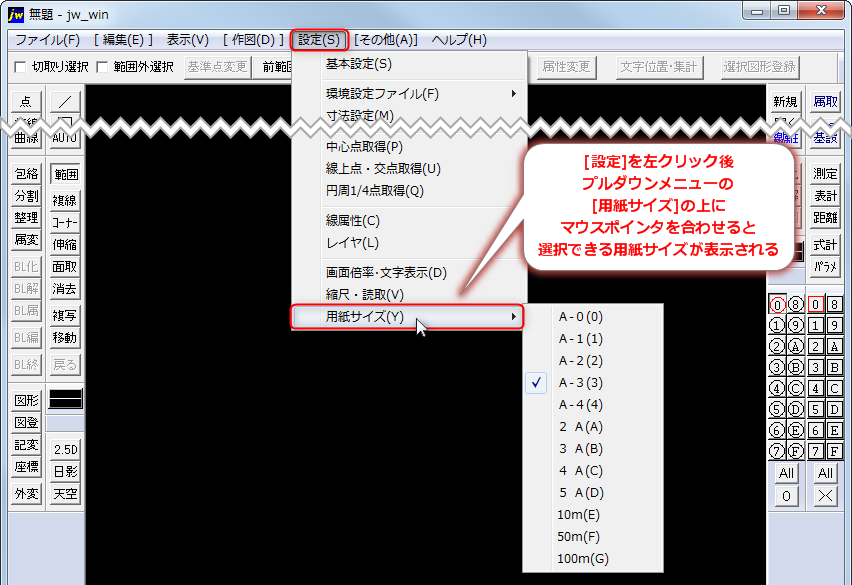

メニューバーから[用紙サイズ]コマンドを実行するには[設定]を左クリック後、プルダウンメニュー内の[用紙サイズ]を左クリックします。

ステータスバーから[用紙サイズ]コマンドを実行する

ステータスバーから用紙サイズコマンドを実行

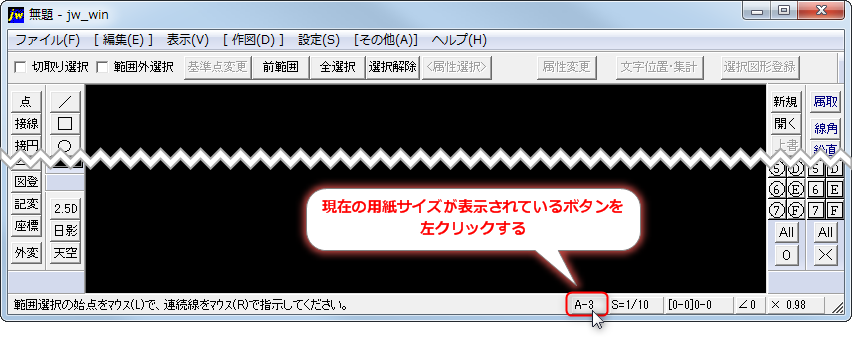

ステータスバーから[用紙サイズ]コマンドを実行するには、現在の用紙サイズが表示されているボタンを左クリックします。


[設定]メニューのコマンド

[基本設定]
作図に関する設定をするコマンドです。
[環境設定ファイル]
設定を保存・読込するコマンドです。
[寸法設定]
寸法に関する設定をするコマンドです。
[軸角・メモリ・オフセット]
軸角・目盛・オフセットの設定をするコマンドです。
[目盛基準点]
目盛の基準点を設定するコマンドです。
[属性取得]
図の属性を取得するコマンドです。
[レイヤ非表示化]
指定した図のレイヤを非表示にするコマンドです。
[角度取得]
図の角度を取得するコマンドです。
[長さ取得]
図の長さを取得するコマンドです。
[中心点取得]
線や円の中心や、指定する2点の中心を取得するコマンドです。
[線上点・交点取得]
線や円の上に点を作図したり、2つの図の交点を取得するコマンドです。
[円周1/4点取得]
円周1/4点の位置を取得するコマンドです。
[線属性]
線色や線種を変更するコマンドです。
[レイヤ]
レイヤの設定をするコマンドです。
[画面倍率・文字表示]
画面倍率・文字表示の設定をするコマンドです。
[縮尺・読取]
縮尺・読取の設定をするコマンドです。
[用紙サイズ]
用紙の大きさを変更するコマンドです。
