[点]コマンドで実点や仮点を作図する

[点]コマンドを実行すると、作図ウィンドウ内に実点や仮点を作図することができます。
印刷時、実点は線や円と同様に印刷されますが、仮点は仮表示の要素のため印刷されません。


点を書く

点を書く1

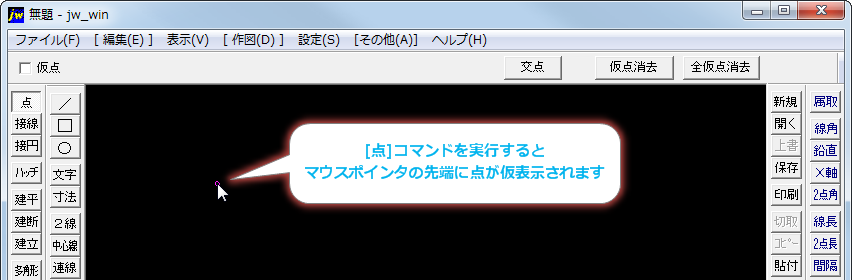

[点]コマンドを実行後、マウスポインタの先端に仮線色で点が表時されます。

点を書く2

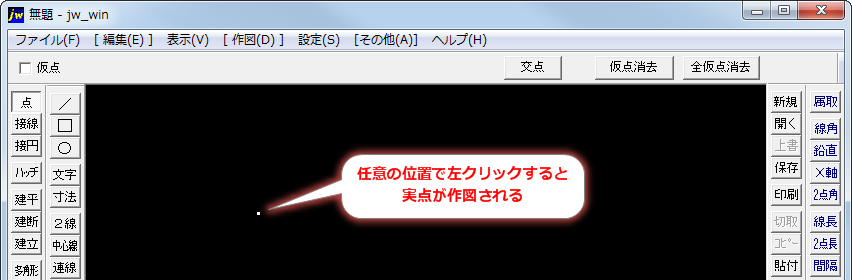

作図ウィンドウ内の実点を書き込む位置にマウスポインタを移動して 左クリック(読取位置の場合は 右クリック)すると、現在の書き込みレイヤに書き込み線色で実点が作図されます。

点を書く3

仮点を書く

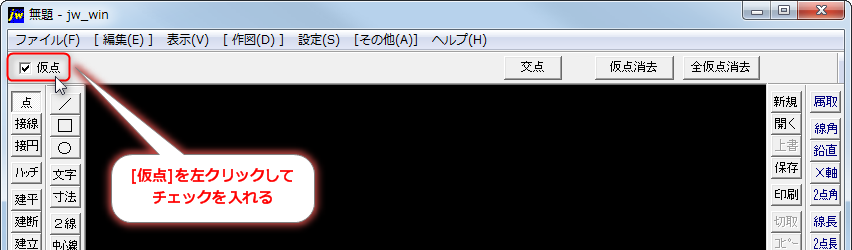

仮点を作図する場合はコントロールバーに表示されている[仮点]チェックボックスを 左クリックしチェックを入れます。

点を書く4

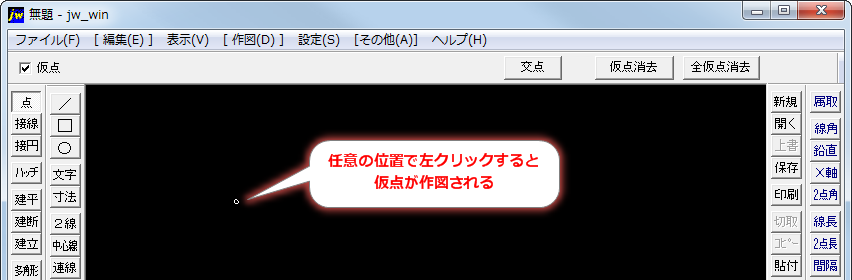

[仮点]にチェックを入れたら、マウスポインタを作図位置に移動して 左クリック(読取位置の場合は 右クリック)すると、現在の書き込みレイヤに書き込み線色で仮点が作図されます。
