[分割]コマンドの[等距離分割]で選択した2つの読取点の間に等距離で分割点を作図する

[分割]コマンドを実行し、[等距離分割]の機能を使うと、選択した2つの読取点の間に等距離で分割点を作図することができます。


等距離で分割点を作図する

等距離で分割点を作図する1

[分割]コマンド実行後、コントロールバーに表示されている[等距離分割]ラジオボタンを左クリックしてチェックをいれます。

等距離で分割点を作図する2

[等距離分割]を選択後、コントロールバーの[分割数]入力ボックスに分割する数値を入力します。

等距離で分割点を作図する3

次に、分割する間隔の始点となる線を右クリックして選択します。

等距離で分割点を作図する4

続けて分割する間隔の終点となる線を右クリックします。

等距離で分割点を作図する5

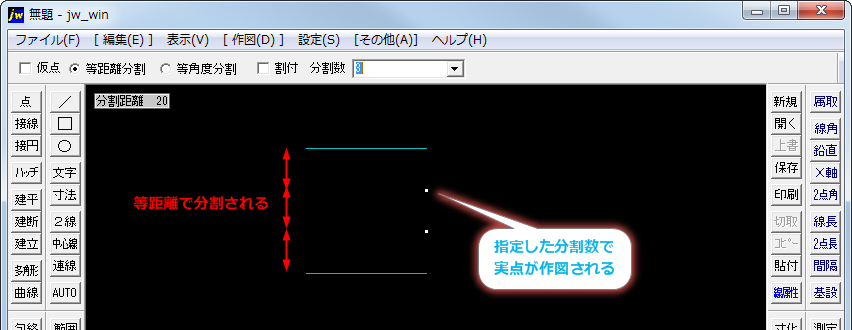

分割する2つの読取点を選択すると、設定した分割方法で自動的に分割が行われ作図ウィンドウに分割点が実点で作図されます。 また分割実行前に、コントロールバーにある[仮点]チェックボックスを左クリックしチェックを入れると、分割で作図される点が実点でなく仮点になります。
