[属性変更]コマンドの[線種・文字種変更]で図や文字の属性を変更する

[属性変更]コマンドを実行し、[線種・文字種変更]の機能を使うと、作図ウィンドウに表示されている図や文字の属性を変更することができます。


図や文字を書込み線種・線色・文字種に変更する

図や文字を書込み線種・線色・文字種に変更する1

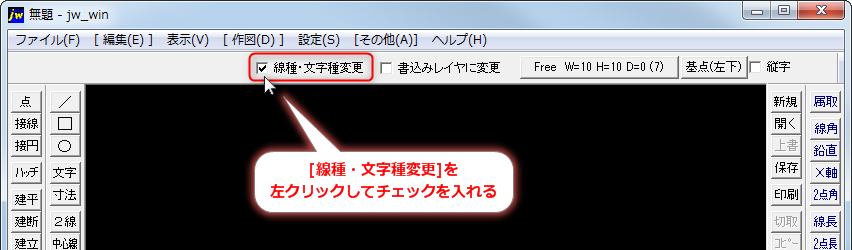

[属性変更]コマンド実行後、コントロールバーに表示されている[線種・文字種変更]チェックボックスを左クリックしチェックを入れます。

図や文字を書込み線種・線色・文字種に変更する2

[線種・文字種変更]にチェックを入れた後は、属性を変更する図や文字を選択します。 線や円弧などの図は左クリック、文字は右クリックで属性変更を実行します。

図や文字を書込み線種・線色・文字種に変更する3

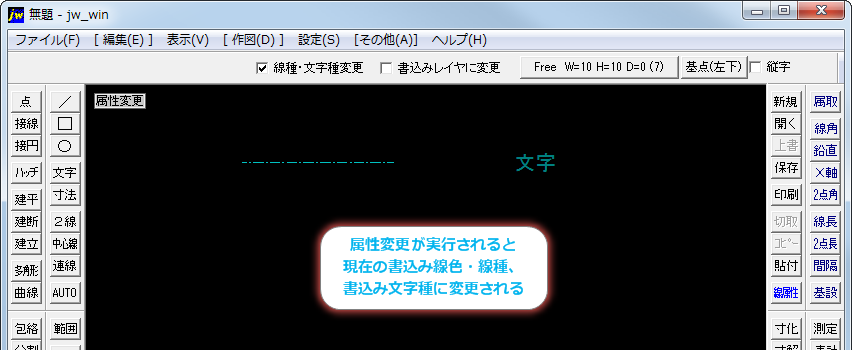

属性変更を実行すると、選択した図や文字は現在の書込み線色や線種、書込み文字種に変更されます。


[属性変更]コマンドの関連項目
