[図形登録]コマンドでJWK形式で図形登録する

[図形登録]コマンドではJWS形式とJWK形式で図形登録することができます。 通常図形登録はJWS形式で行われますが、JWK形式で図形登録するとDOS版のJw_cadで図形ファイルとして使用することができます。


JWK形式で図形登録する手順

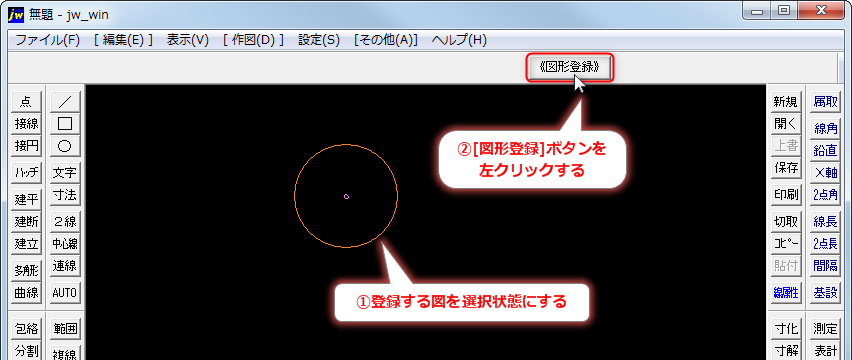

JWK形式で図形登録する1

[図形登録]コマンドを実行後、作図ウィンドウの登録する図形を選択状態にし、[図形登録]を実行します。

JWK形式で図形登録する2

[ファイル選択]ダイアログが表示されたら図形ファイルの種類を[.jwk]に設定し[新規]ボタンを左クリックして実行します。

JWK形式で図形登録する3

[新規作成]ダイアログが表示されたら[名前]入力ボックスに登録する図形の名称を入力し[OK]ボタンを左クリックして実行します。

JWK形式で図形登録する4

登録後、[図形]コマンドを実行し[ファイル選択]ダイアログのファイルの種類を[jwk]に変更すると登録した図形を呼び出して作図することができます。
