寸法図形解除する

[寸法図形解除]コマンドを実行すると指示した寸法図形を寸法図形解除することができます。


寸法図形解除する手順

寸法図形解除する1

[寸法図形化]コマンドを実行後、作図されている寸法図形を左(右)クリックで指示します。 寸法図形を指示せず、コントロールバーに表示されている[寸法図形解除]ボタンを実行すると[寸法図形解除]コマンドは[寸法図形化]コマンドに切り替わります。

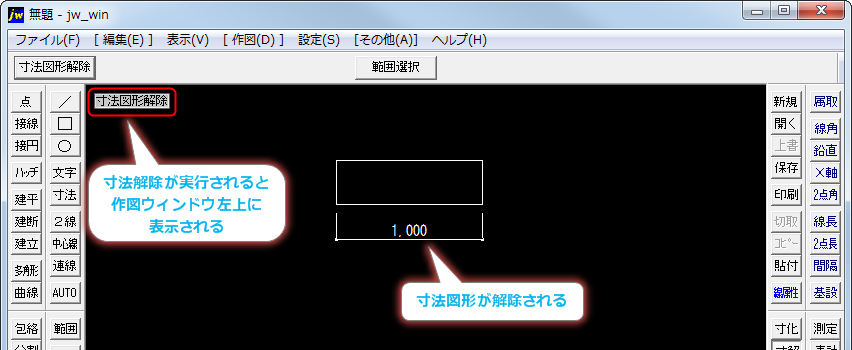

寸法図形解除する2

寸法図形を指示すると作図ウィンドウに[寸法図形解除]と表示され、指示された寸法図形は寸法図形解除されます。


[寸法図形解除]コマンドの関連項目
