[属性取得]コマンドで指定した図の属性を取得する

[属性取得]コマンドを実行すると、作図されている図のレイヤ・線種・線色などの属性を取得するとこができます。


図の属性を取得する手順

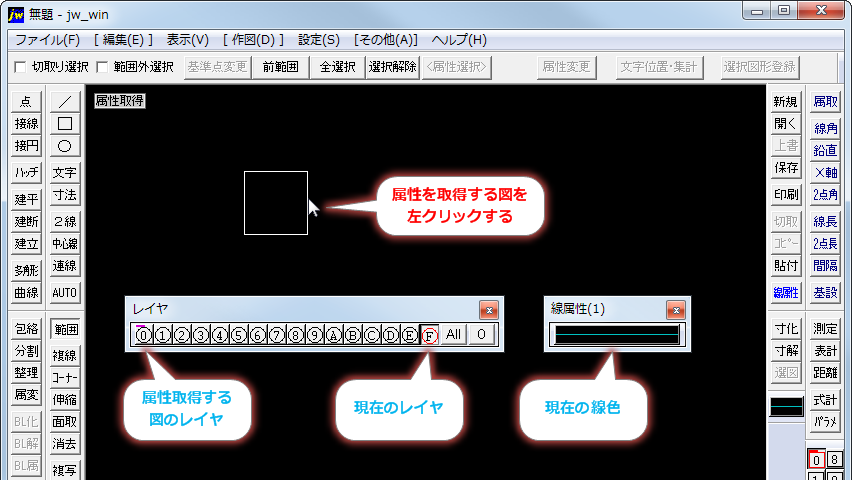

図の属性を取得する1

[属性取得]コマンドを実行後、作図ウィンドウ内の属性を取得する図を左クリックします。

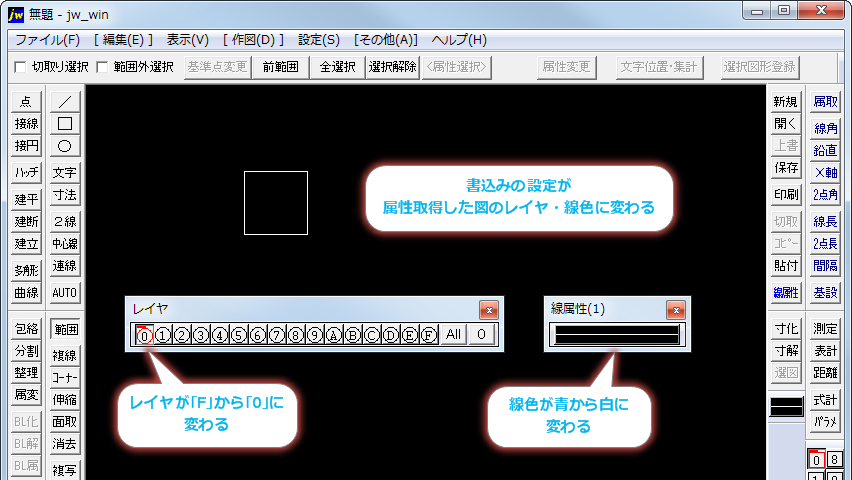

図の属性を取得する2

属性を取得する図を指示すると、現在の書込みレイヤグループ・レイヤ・線種・線色が属性取得を行った図の属性に変更されます。


[属性取得]コマンドの関連項目
