［線］コマンドの［傾き］で角度を指定した線を作図する

［線］コマンド実行後、コントロールバーの［傾き］に数値を入力すると、角度を指定した線を作図することができます。

角度を指定して線を作図する

［線］コマンドを実行後、［傾き］に作図する角度を入力します。　水平から上に30度の線を作図する場合、傾き入力ボックスに「30」と入力します。

角度入力後、線の始点を指定します。　今回は先に作図しているX軸とY軸の交点を右クリックして始点とします。　任意の位置を始点とする場合は左クリックで指定してください。

始点の確定後、マウスポインタを移動すると始点から角度の固定された仮線が伸びます。　この時の固定された角度は［傾き］に入力した角度になります。

作図する方にマウスポインタを移動し左クリック（読取点の場合は右クリック）します。

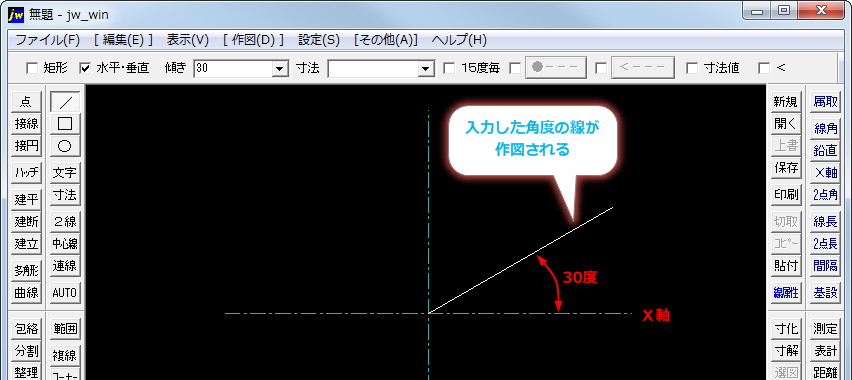

終点が確定し、水平から30度傾いた線が作図されました。
