［円弧］コマンドの［半円］で指定した2点位置を直径とした半円を作図する

［円弧］コマンド実行後、［半円］の機能を使用することで指定した2点位置を直径とした半円を作図することができます。

半円を作図する

［円弧］コマンドを実行後、コントロールバーに表示されている［半円］チェックボックスを左クリックしてチェックを入れます。

次に半円の始点とする位置で左クリック（読取位置の場合は右クリック）します。　

続けて半円の終点とする位置で左クリック（読取位置の場合は右クリック）します。

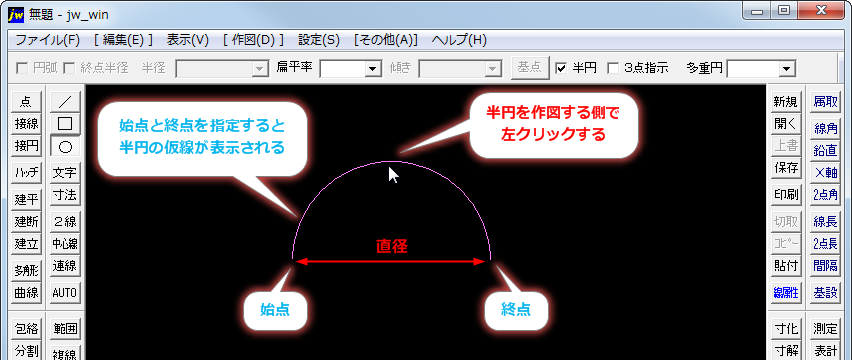

半円の大きさが確定し、始点と終点の2点間の距離を直径とした半円が仮線で表示されます。　半円は始点と終点を結ぶラインを基準に作図位置が反転するので、作図する側にマウスポインタを移動し左クリックして作図位置を指定します。

作図位置が指定されると現在の書き込み線種・線色で半円が作図されます。
