［円弧］コマンドの［3点指示］で指定した3つの点を通過する円を作図する

［円弧］コマンド実行後、［3点指示］の機能を使用することで指定した3つの点を通過する円を作図することができます。

3つの点を通る円を書く

［円弧］コマンドの［3点指示］では指定する3つの点を通過する円を作図することができます。　今回はあらかじめ用意しているA、B、Cの3点を通る円を作図します。

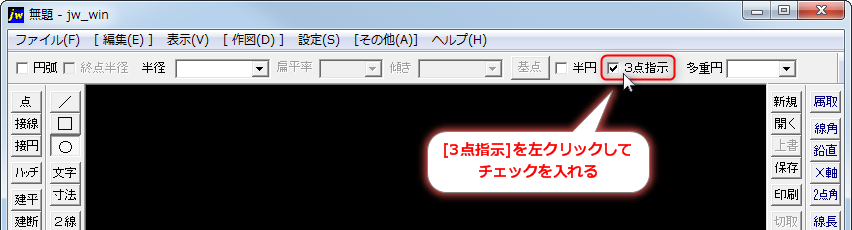

まず［円弧］コマンドを実行後、コントロールバーに表示されている［3点指示］チェックボックスを左クリックしてチェックを入れます。

次に作図ウィンドウ内のA点にマウスポインタを合わせ右クリックします。

続けてB点で右クリックすると仮表示の円が表示されます。　最後にC点で右クリックします。

A、B、C点が指定され、3点を通過する円が作図されました。
