[図形]コマンドで登録している図形を貼り付ける

[図形]コマンドを実行すると登録している図形ファイルを読込み、作図ウィンドウに貼り付けることができます。


登録している図形を貼り付ける手順

登録している図形を貼り付ける1

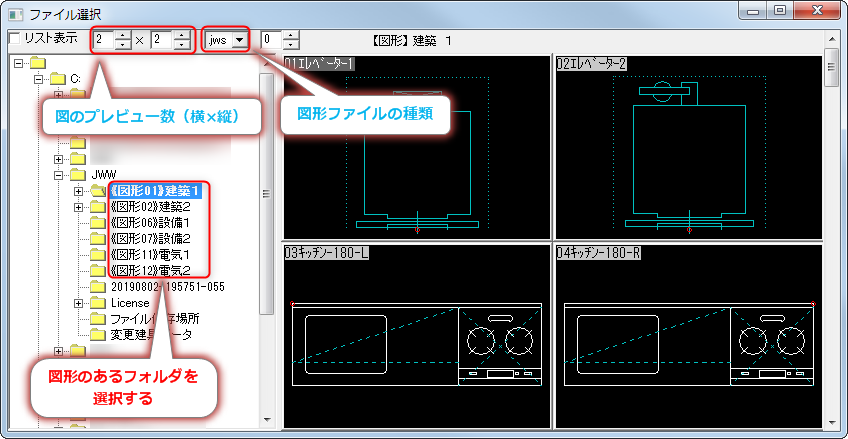

[図形]コマンドを実行後、[ファイル選択]ダイアログが表示されます。 ダイアログ内のフォルダツリーから図形ファイルを保存しているフォルダを選択すると図形がサムネイル表示されます。 ダイアログ上部でサムネイルの表示数と図形ファイルの種類を選択することができます。

登録している図形を貼り付ける2

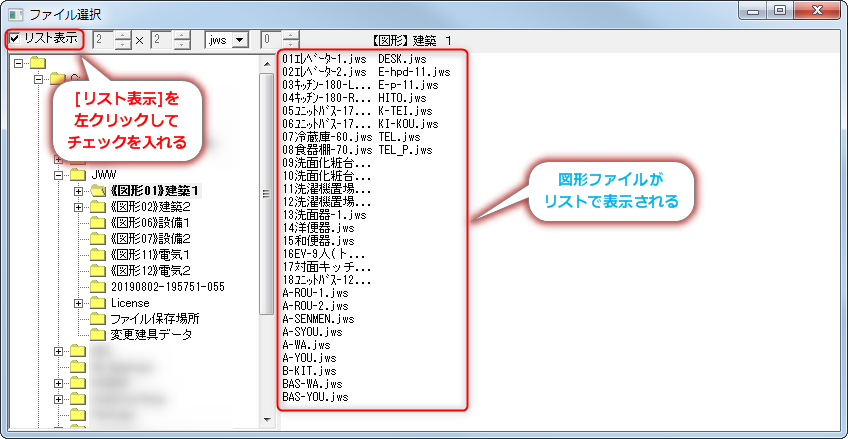

[ファイル選択]ダイアログの[リスト表示]をチェックすると図形のサムネイル表示がリスト表示に変わります。

登録している図形を貼り付ける3

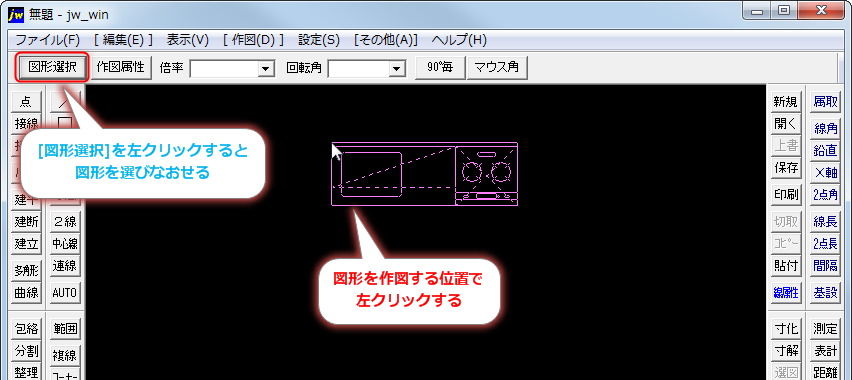

サムネイル表示またはリスト表示されている図形ファイルを左ダブルクリックすると作図ウィンドウに選択した図形が仮表示されます。 図形の作図位置を確定せずにコントロールバーの[図形選択]を実行すると作図する図形ファイルを再選択することができます。 読み込んでいる図形を作図する場合、左クリック(読取位置の場合は右クリック)します。

登録している図形を貼り付ける4

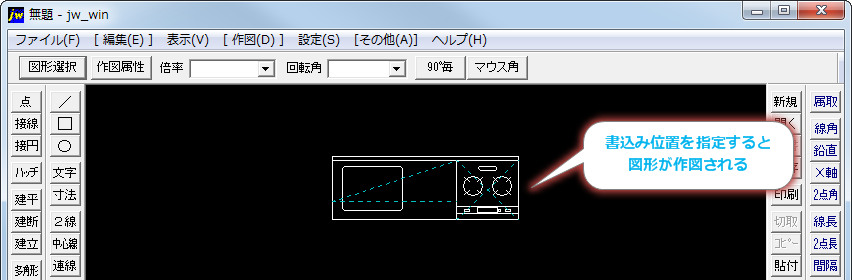

コマンドが確定され、作図ウィンドウに選択した図形が貼り付けられます。
