[矩形]コマンドの[ソリッド]で塗りつぶした四角形を作図する

[矩形]コマンド実行後、コントロールバーの[ソリッド]にチェックを入れると、塗りつぶした四角形を作図することができます。


塗りつぶした四角形を書く

塗りつぶした四角形を書く1

[矩形]コマンドを実行後、[ソリッド]を左クリックしてチェックを入れます。

塗りつぶした四角形を書く2

次に塗りつぶす色を選択します。 線色が表示されているボタンを左クリックして [線属性]ダイアログを表示させます。

塗りつぶした四角形を書く3

[線属性]ダイアログ内から塗りつぶす線色を選択後、[OK]ボタンを左クリックして[線属性]ダイアログを閉じます。

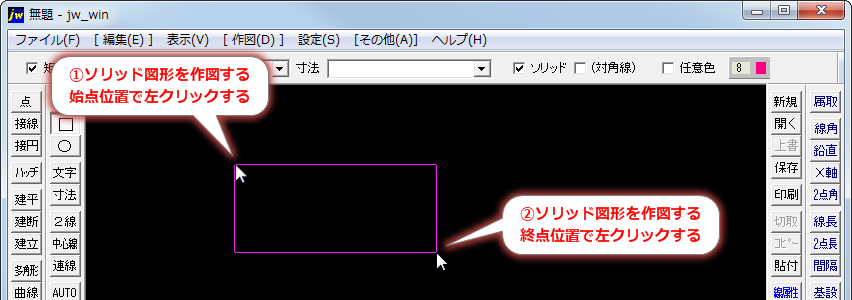

塗りつぶした四角形を書く4

作図ウィンドウ内のソリッド図形を作図する始点位置と終点位置をそれぞれ左クリックで指定します。

塗りつぶした四角形を書く5

図の作図位置が指定されると、ソリッド図形と呼ばれる塗りつぶされた四角形が作図されます。
