[範囲選択]コマンドの[切取り選択]で範囲選択枠に囲まれた図の一部だけを切り取って選択する

[範囲選択]コマンドを実行後、[切取り選択]機能を使用すれば範囲選択の枠で囲まれた図の一部だけを切り取って選択することができます。


図の一部だけ切取り選択する

図の一部だけ切取り選択する1

[範囲選択]コマンドを実行するとコントロールバーに[切取り選択]のチェックボックスが表示されるので左クリックしてチェックを入れます。

図の一部だけ切取り選択する2

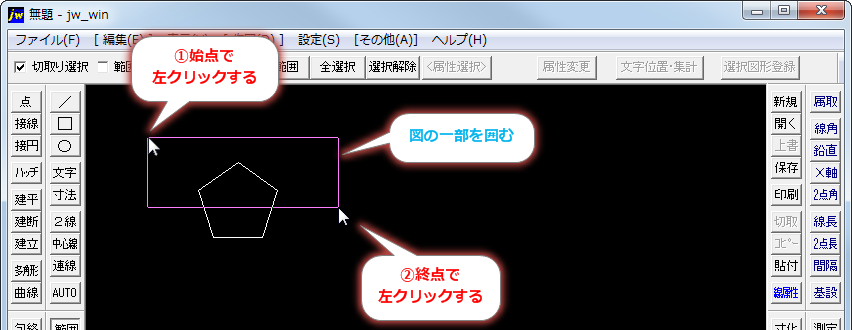

チェックを入れた後は選択範囲の始点を左クリックし、範囲選択の枠で対象とする図の一部を囲み、終点で左クリックします。

図の一部だけ切取り選択する3

図の選択が終わると一部のみ囲まれた線は点線で表示され、範囲選択の枠で囲まれた部分のみ切り取った状態で選択されます。

図の一部だけ切取り選択する4

続けて[図形複写]コマンドなどを実行してみると、先程の範囲選択の枠で囲まれた部分のみ切取り選択されているのがわかります。
